Siempre que instale una fuente de alimentación, es posible que se sienta un poco abrumado por un montón de cables que salen de ella. Además, el diseño de los conectores es tan similar que es difícil saber cuál va a dónde.
Siempre es fundamental estar familiarizado con los conectores de la fuente de alimentación paraa cada uno de los componentes del PC. Aunque los conectores disponibles varían según el modelo y el fabricante de su fuente de alimentación, siempre encontrará algunos comunes.
En este artículo, discutiré elConector de alimentación ATXque suministra energía a su placa principal y alConector de alimentación de la CPUque da energía a la CPU. Además, también aprenderás cómoPCIeyConectores SATAencienda su GPU y discos de almacenamiento respectivamente. Al final, también obtendrá algunas ideas sobre unconector molex, que, sin embargo, se utiliza bastante menos en estos días.
Conector de alimentación ATX de 24 pines
Es el conector más grande en una fuente de alimentación quesuministra energía a la placa principal, incluida RAM, conjuntos de chips y dispositivos de almacenamiento integrados (como un.)

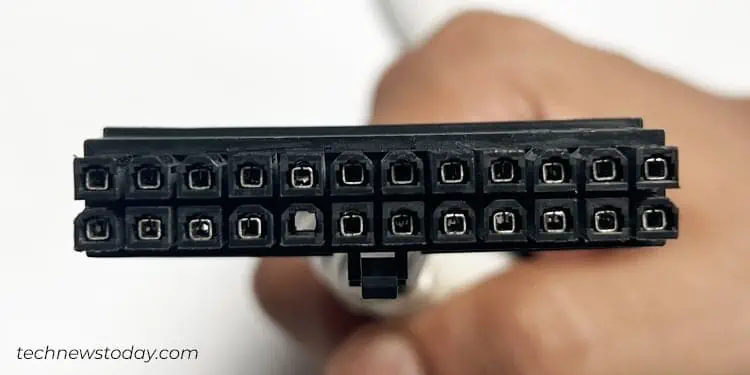

Si observa estos conectores de cerca, encontrará que tiene24 pines dispuestos en 2 filas, 12 en cada una.
Por ejemplo, puedes ver el conector de alimentación ATX que vino con miCORSARIO RM850XFuente de alimentación. Se puede conectar fácilmente a la placa base que tiene un encabezado ATX de 24 pines.

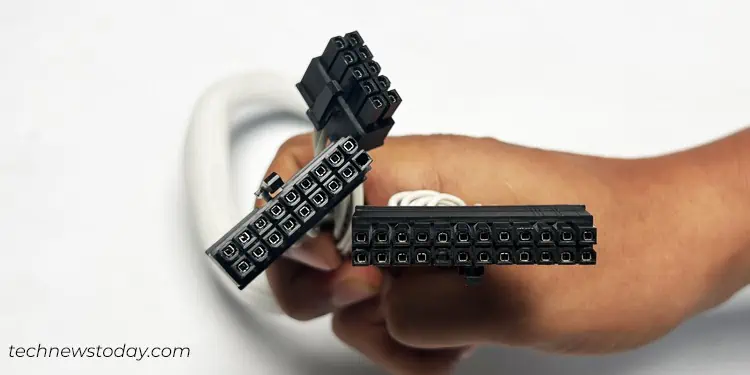

Sin embargo, también podrás encontrar algunos conectores que se dividen en dos bloques de 20 pines y 4 pines. El(20+4) configuración de pinesse introdujo para mejorar la compatibilidad, permitiéndole usar el mismo conector independientemente de la configuración de pines en su placa principal.
Por ejemplo, si tiene una placa base antigua con un encabezado ATX de 20 pines, simplemente puede conectar el bloque de 20 pines y soltar el bloque de cuatro pines.

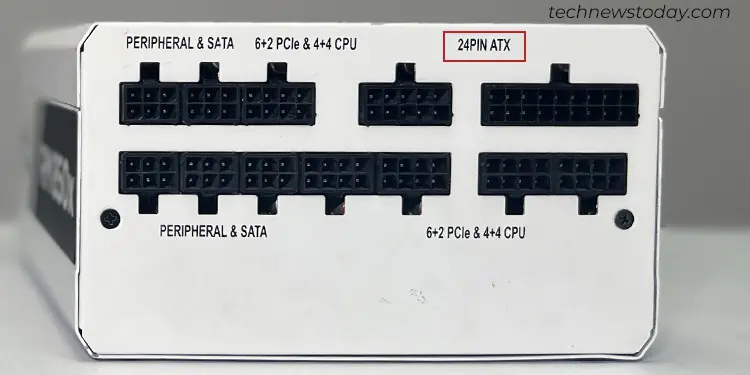

Al llegar al lado de la fuente de alimentación, verá un "ATX de 24 pines"Etiqueta para conectar el conector de alimentación ATX. Sin embargo, es posible que el puerto ATX de la fuente de alimentación no siempre tenga una configuración de 24 pines.

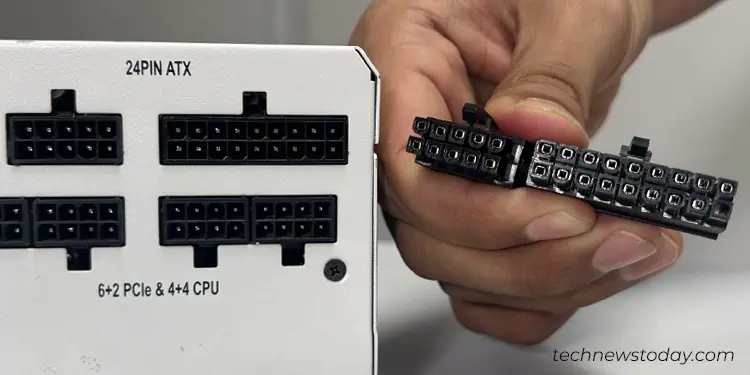

Por ejemplo, miCORSARIO RM850XLa fuente de alimentación tiene una configuración de 28 pines, en un conjunto de (18+10). Los 4 pines adicionales están integrados para detectar la caída de voltaje en el extremo del componente, si corresponde, e informarlo a la fuente de alimentación.
Ahora que conoces los conceptos básicos de un conector de alimentación ATX, déjame mostrarte cómo conectarlo a tu placa principal.

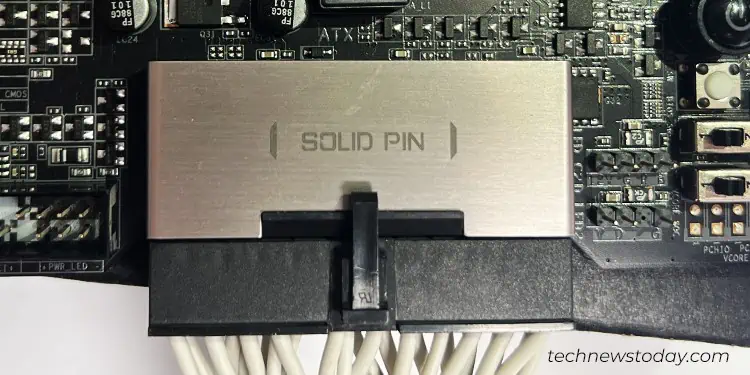

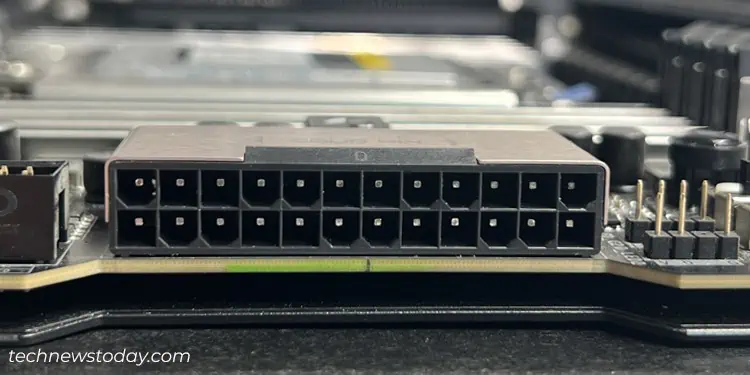

Elencabezado ATXgeneralmente se encuentra en la parte más derecha de una placa base, generalmente con unATXoATX_PWR1etiqueta. A continuación se muestra mi encabezado ATX en unGIGABYTE TRX40 AORUS MAESTRO.
Simplemente puede ubicarlo en su placa y enchufar el conector. Para simplificar el proceso de conexión, los conectores tienen muescas y ranuras en un lado, lo que hace casi imposible insertar el cable incorrectamente.
Conector de alimentación de CPU de 12 V
Como habrás adivinado, el conector de alimentación de la CPU es el quealimenta tu CPU.
Volviendo al conector de alimentación ATX, suministra algo de energía a la CPU. Sin embargo, no es suficiente que pueda funcionar correctamente. Su sistema no puede iniciarse sin el conector de alimentación de la CPU de 12 V instalado.
Por lo tanto, los fabricantes de fuentes de alimentación proporcionan un conector de alimentación exclusivo para garantizary estabilidad a la CPU.

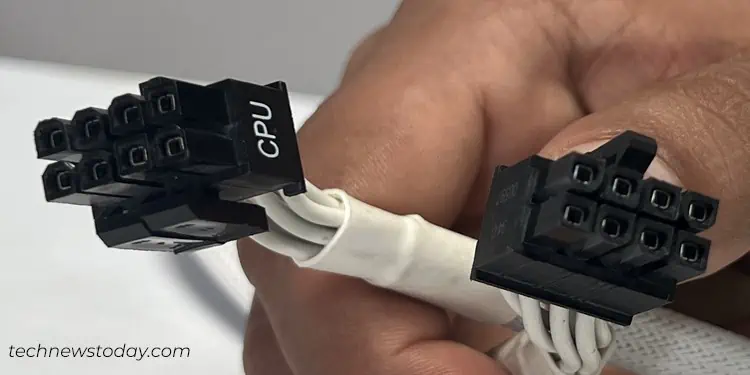

En cuanto a la configuración de pines, el conector de alimentación de la CPU tiene un4 pines,8 pines,(8+4) clavija,o un(8+8) clavijaconfiguración. Entre todos, la configuración de 8 pines se usa ampliamente hoy en día y se considera un estándar. La configuración de 8 pines es desmontable en dos bloques de (4+4) como puedes ver en miFuente de alimentación CORSAIR RM850Xconectores.
Si bien la configuración de 8 pines es compatible con las de 4 pines, las de 4 pines no lo son. Para ser más preciso,Puedes conectar el conector de 8 pines al encabezado de 4 pines de tu placa base., dejando la mitad desconectada pero no al revés.

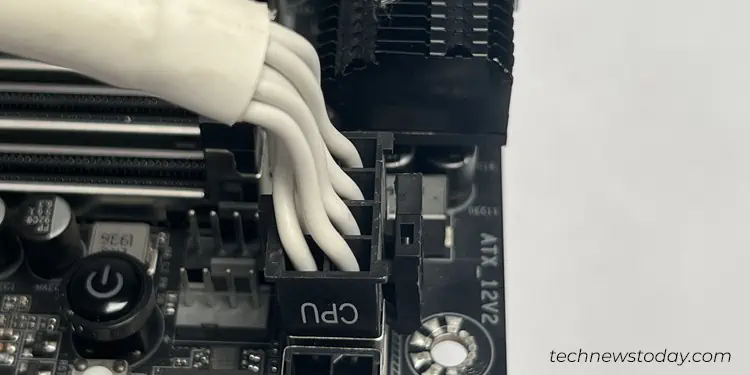

Sin embargo, no importa la configuración, simplemente puede conectarlo alEncabezado ATX_12Vque se encuentra cerca del zócalo de la CPU en su placa base.

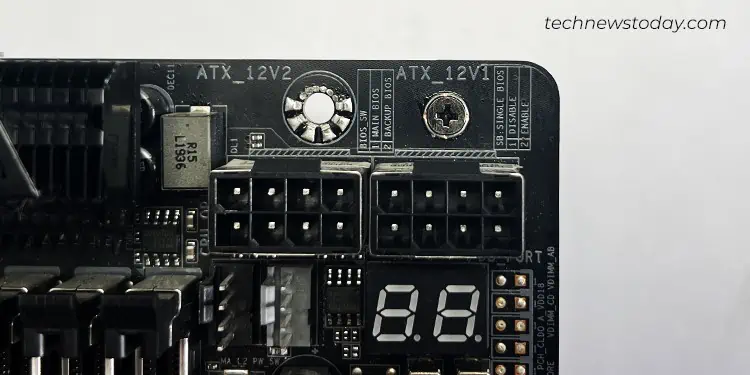

Algunas placas de gama alta pueden incluso incluir dos encabezados ATX_12V, como en miGIGABYTE TRX40 AORUS MAESTRO. Generalmente, el segundo se proporciona para acomodar un conector auxiliar de 4 u 8 pines que proporciona energía adicional y estabiliza el. Como tal, debes tomar dos conectores de alimentación de la CPU y conectarlos a cada encabezado.

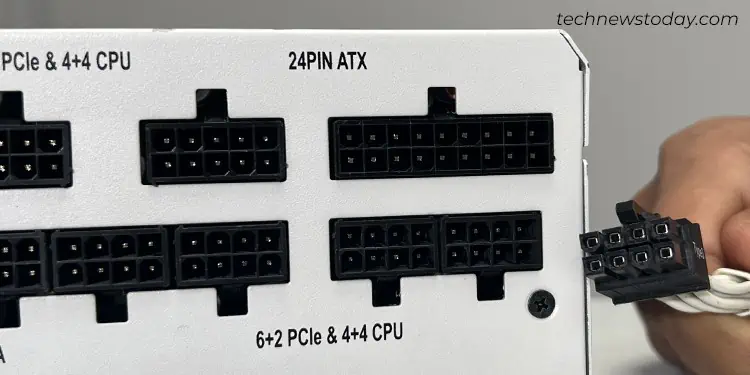

Al llegar al lado de la fuente de alimentación, encontrará un puerto dedicado con 8 pines para enchufar el conector de la CPU. Generalmente se etiquetan como “UPC”para ayudarte a conectarte sin esfuerzo.
Conector PCIe
El siguiente conector de nuestra lista es el conector PCIe que generalmente se utiliza paraencender las GPU.
En general, si tiene una GPU de gama baja con una potencia inferior a 75 W, la potencia entregada por laRanura PCIe x16es suficiente para operarlo. Para ser más precisos, no es necesarioen tales casos. Sin embargo, si tiene una GPU que consume mucha energía, necesitará una conexión con la fuente de alimentación.
A menudo obtienes varios conectores PCIe con tu fuente de alimentación en unmoda en cadena tipo margaritafacilitando la conexión de más de un componente PCIe.

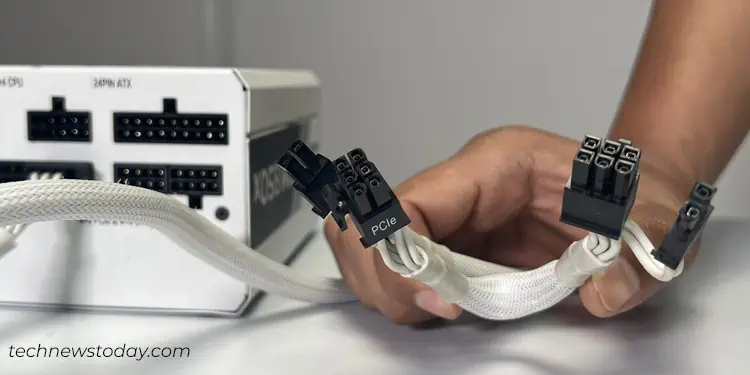

Similar al conector de alimentación de CPU estándar de 12 V, el conector PCIe también tiene una configuración de 8 pines. Sin embargo, a diferencia de los de CPU, estos se dividen endos bloques desmontables de 6 pines y 2 pinesrespectivamente. También hay otras variantes como una con 12 o 16 pines.
Si bien el conector PCIe (6+2) pines es suficiente para suministrar energía a las GPU de rango medio, necesitará12 pineso16 pinespara alimentar las GPU que consumen mucha energía. Por ejemplo, encontrará dos puertos de 8 pines (16 en total) en unGPU GeForce GTX 1080 Ti.
Del mismo modo, si tienes una GPU de gama alta que requiere un único conector de 16 pines, deberías optar porFuentes de alimentación ATX 3.0 compatibles con PCIe 5comoFuente de alimentación para juegos MSI MPG A1000G PCIE 5 y ATX 3.0. Estas fuentes de alimentación tienen un puerto dedicado de 16 pines (+12VHPWR) para acomodar esos conectores y proporcionar hasta la friolera de 600W.
Además, las GPU de gama alta son más voluminosas, lo que dificulta conectar el conector PCIe, a menudo cuando se utiliza una carcasa de PC más pequeña. En tales casos, puede utilizar unAdaptador PCIe de 90 gradospara hacer el trabajo.
En cuanto al lado de la fuente de alimentación, tienen la misma configuración de 8 pines que se asemeja a las de la CPU.

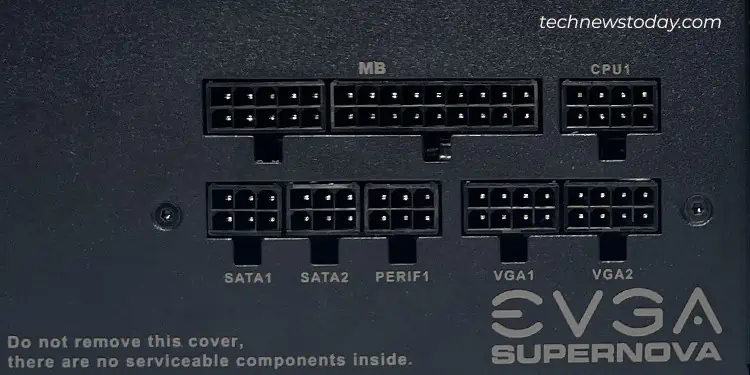

Si bien puedes ver puertos separados de 8 pines para CPU y PCIe (VGA) en algunas fuentes de alimentación como en miEVGA Supernova 550 G3, algunos de ellos pueden tener el mismo puerto para ambos.
Así que asegúrate deinspeccionar la etiquetae inserte los conectores en consecuencia. Si las etiquetas no son claras, puede consultar el manual de su fuente de alimentación para identificar los puertos respectivos.
Conector SATA
Como sugiere el nombre, este conector se utiliza paradispositivos de interfaz SATA de alimentaciónen su sistema. Puede ser un medio de almacenamiento como una unidad de disco duro y una unidad de estado sólido (SSD) u otros componentes complementarios como un dispositivo controlador de ventilador y RGB.

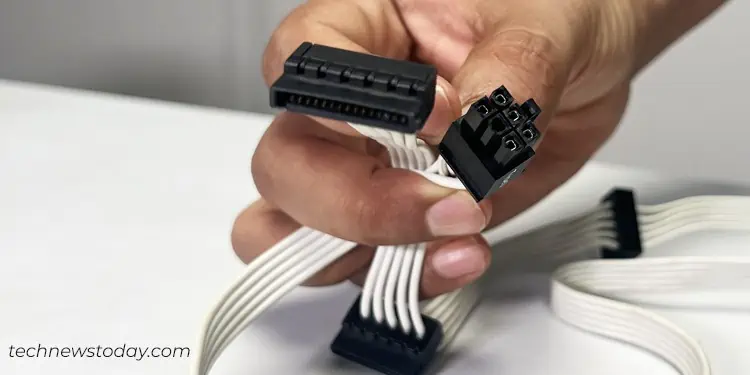

Hablando de la configuración de pines, tiene un solo bloque de15 pinesencerrado en un pisoCarcasa en forma de L. La forma única del conector le ayuda a conectarlo a un dispositivo de interfaz SATA sin esfuerzo. A continuación puedes ver el conector SATA que vino con miFuente de alimentación CORSAIR RM850X.

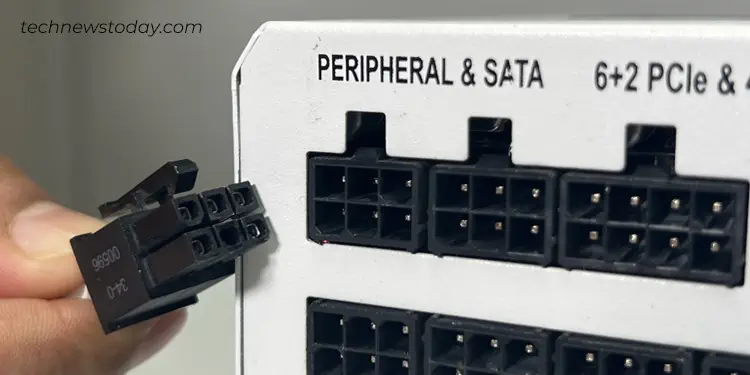

Viniendo al lado de la fuente de alimentación, el conector tiene unjuego de 6 pinesy un puerto correspondiente con la etiqueta “PERÍFICO" o "PERIFÉRICO & HORAS"para conectarse. Si tiene algún problema con el conector, también puede consultar nuestra guía completa sobre cómo.
Conector Molex
Los estándares más nuevos como PCIe y SATA casi han reemplazado el uso de conectores Molex en la actualidad. Sin embargo, si tienes uno, puedes usarlo paraalimentar los dispositivos de interfaz Molexcomo una unidad de CD/DVD, una unidad de disquete o un disco duro con interfaz PATA.
Además, también puede emparejar conectores Molex con eladaptadores sata. Puede resultar útil alimentar varios discos SATA si los conectores existentes son insuficientes.
Estos conectores generalmente tienen un4 pinesconfiguración en una sola fila. Pero también puedes encontrar unos que tengan 4 pines, dos en cada fila. Algunos de ellos incluso tienen unConector Bergal final para alimentar algunas variantes de unidades de disquete.

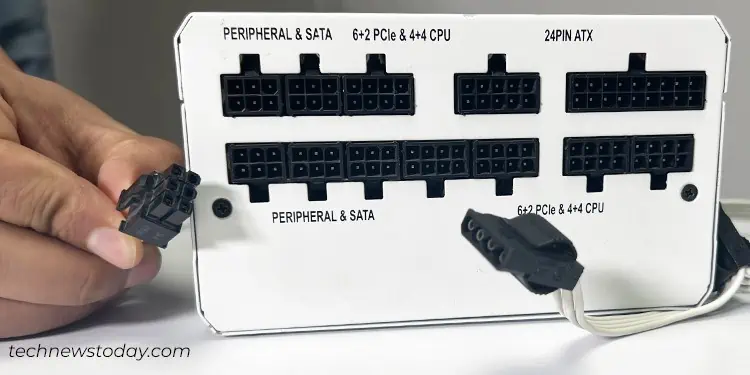

En cuanto al lado de la fuente de alimentación, estos conectores son bastante similares a los SATA y tienen unjuego de 6 pines.

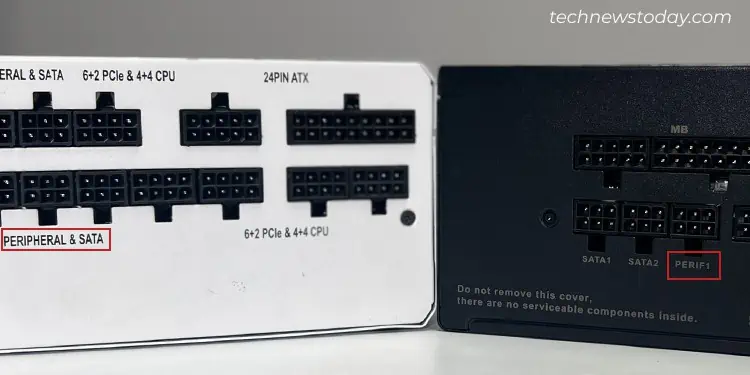

Si bien algunas fuentes de alimentación ofrecen un dedicado "PERÍFICO”Puerto para conectores Molex como en miEVGA Supernova 550 G3,algunos pueden tener el mismo puerto paraHORASyPERÍFICOcomo enFuente de alimentación CORSAIR RM850X.
Siempre debes leer la etiqueta de tue inserte el conector en consecuencia. Sin embargo, no necesita preocuparse mucho si tiene una fuente de alimentación no modular.
Además, también le recomiendo que utilice únicamente los conectores propietarios (que vienen incluidos con su fuente de alimentación).
Por ejemplo, puede ver arriba cómo la configuración de pines de un conector Molex difiere entre misCORSARIO RM850XySupernova EVGA. La diferencia en la distribución de pines puede incluso terminar dañando su dispositivo si cambia los cables.
