¿Cómo instalar IO Shield en la carcasa de su PC? Guía paso a paso

Usaré los siguientes componentes y le mostraré cómo instalar el escudo IO de la manera correcta:

–Caja de ordenador:NZXT H510 ÉLITE

–Escudo IO: DeJUEGOS ASUS ROG STRIX B550-IyPlacas base MSI PRO B760M-E DDR4

No tendrá problemas para instalar ningún protector IO después de leer esta guía.

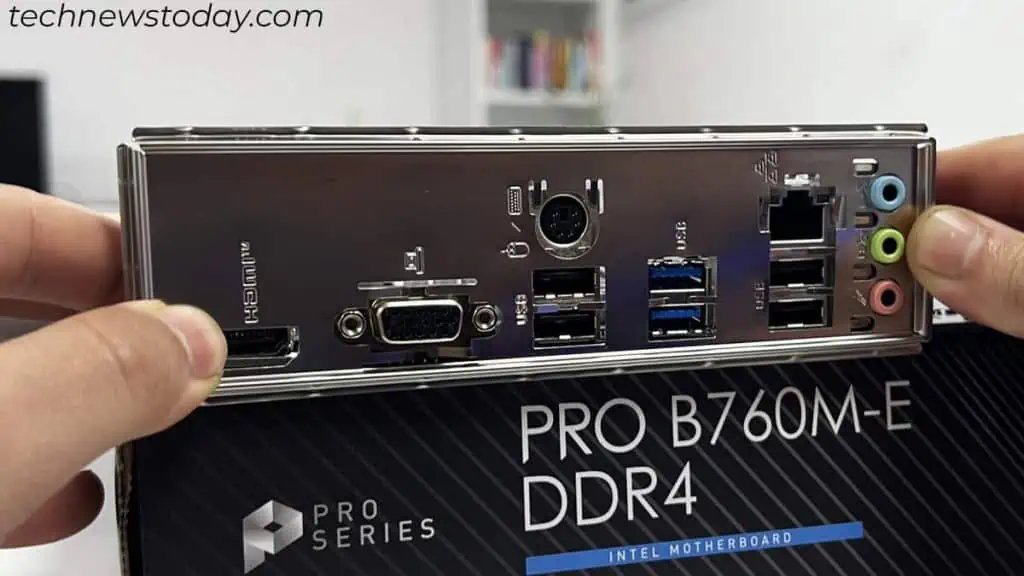

Alinee el escudo IO con los puertos de la placa base

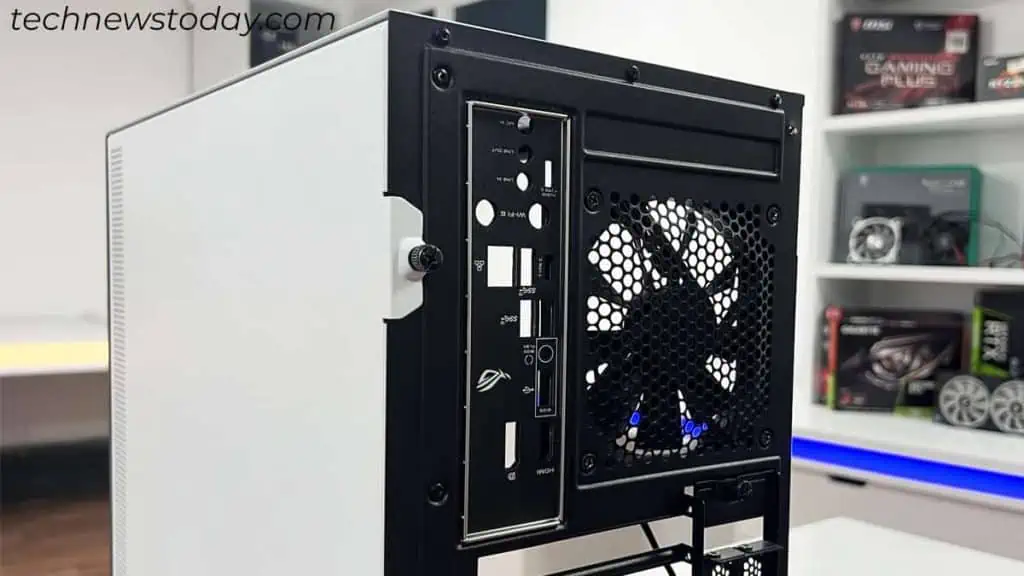

Curiosamente, un escudo IO puede caber en la carcasa de su PC incluso si lo coloca boca abajo. Como puede ver, aquí está el escudo IO de una de mis placas base mini-ITX.ROG STRIX B550-I.

Lo acabo de colocar al revés. Aun así, encaja correctamente en la carcasa de mi PC. Pero no es así como se supone que debe sentarse.

Si se coloca incorrectamente, los orificios del protector no se alinearán con la placa base. Y sólo tendrás que hacer el esfuerzo extra de desmontarlo y volver a montarlo.

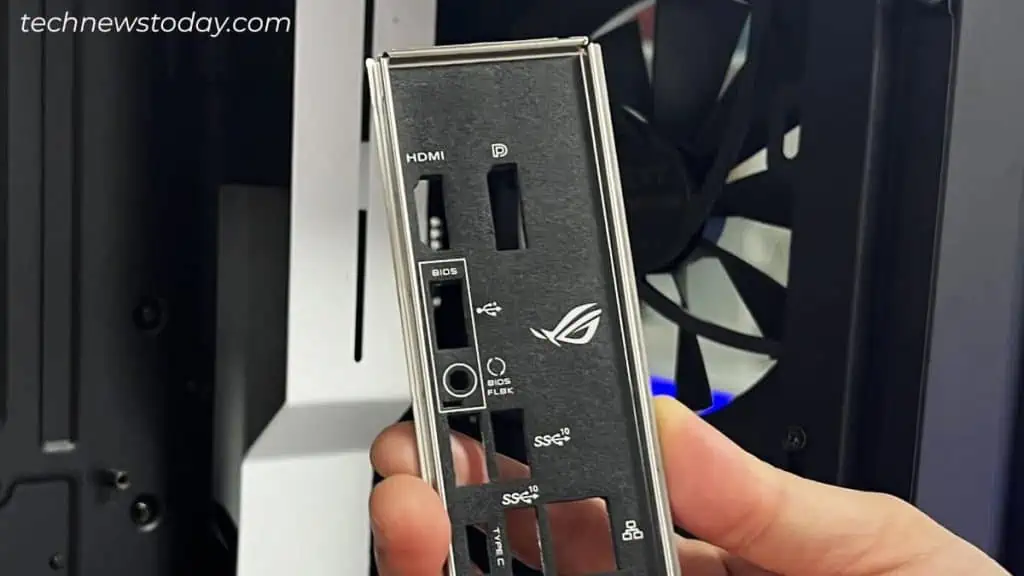

En la mayoría de los casos, puedes conocer la orientación simplementemirando las etiquetasen el escudo. los agujeros paraA menudo se encuentran en la parte inferior del escudo IO. Del mismo modo, los orificios USB, HDMI o PS/2, generalmente, se encuentran en la parte superior.

Sin embargo, si tu escudo IO no tiene etiquetas,alinearlo con ely encontrar la orientación correcta.

Doble las puntas en la parte posterior del protector IO

¡Está bien! Creo que ahora ha encontrado la dirección correcta para instalar el escudo IO. ¡Pero espera! No se apresure a instalarlo todavía. Hay una cosa más que debes considerar de antemano.

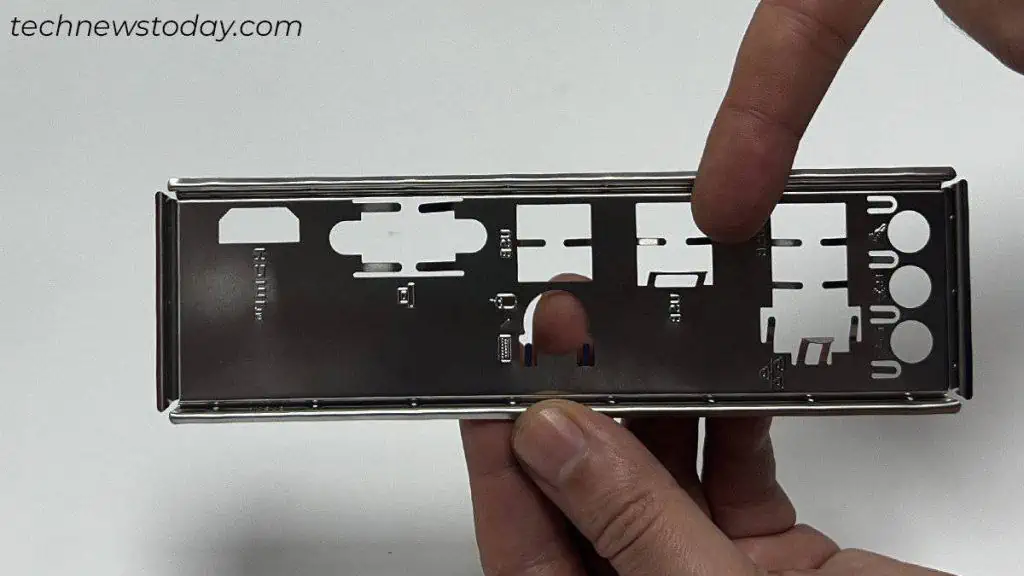

Si miras la parte trasera del escudo IO, encontrarás muchos "bits puntiagudos"Allí. A menudo denominado puntas. Aquí están las puntas de miMSI PRO B760M-E DDR4Escudo IO.

Déjame decirte rápidamente que estas clavijas son responsables de conectar a tierra los puertos de la placa base. Ayudan a pasar el exceso de corriente en el mobo a través dely salvaguardar su sistema. Por eso siempre deben mantenerse entocar con los puertos.

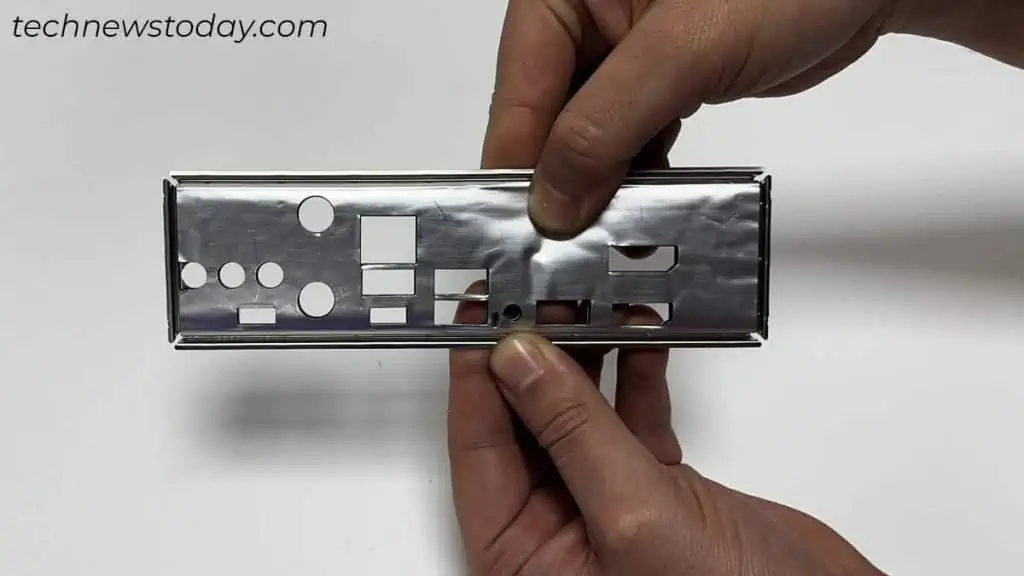

Dicho esto, también hay algunos escudos, como el de miROG STRIX B550-I. Echa un vistazo a continuación y verás que no tiene puntas. Más bien, tienen un acolchado de espuma que realiza la misma función que las puntas.

• Alinee el escudo IO con los puertos de su placa base. Luego, empújalo suavemente para que los puertos salgan de los orificios.

• Doble las puntas de modo que apenas toquen los puertos. No deberían impedir que el protector se adhiera a la placa base.
• Una vez que haya terminado con las clavijas, retire el protector IO de la placa base.

¡Bueno! Pasemos ahora a la parte de instalación. Antes de eso, verifique si hay alguno.enfrentamientos de la placa base o ventiladores de cajaeso interferirá con el proceso.

Si el ventilador de la caja se interpone en su camino mientras instala el protector IO, considere retirarlo. Si no lo haces, desmóntelos.

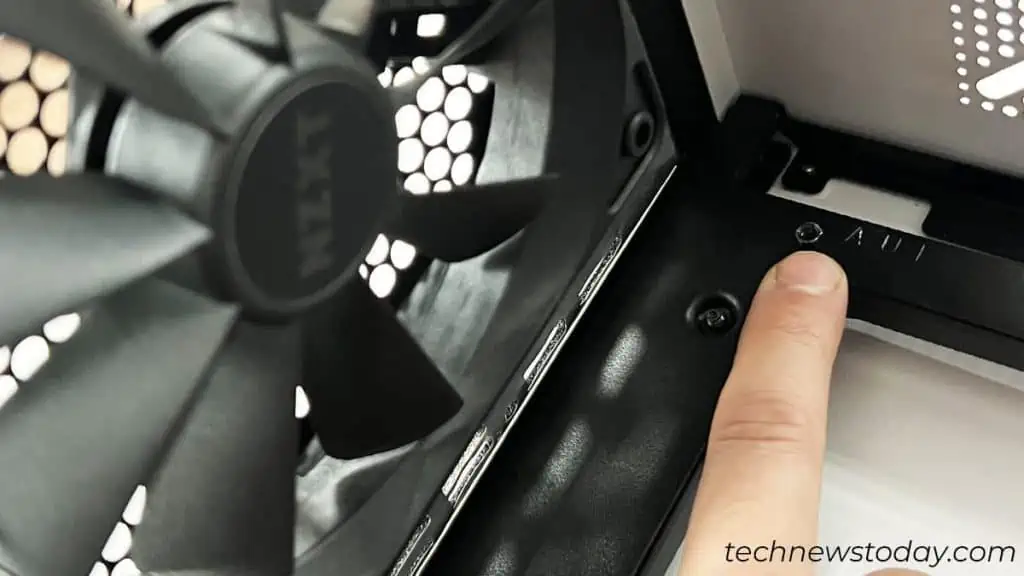

Mi caja de media torre NZXT H510 Elite tenía un separador cerca del compartimento del escudo IO, así que tuve que quitarlo. Sin embargo, estás listo para continuar si eso no te interrumpe.

Precaución: Tenga cuidado con las puntas al manipular el protector IO. Podrías lastimarte durante el proceso de instalación.

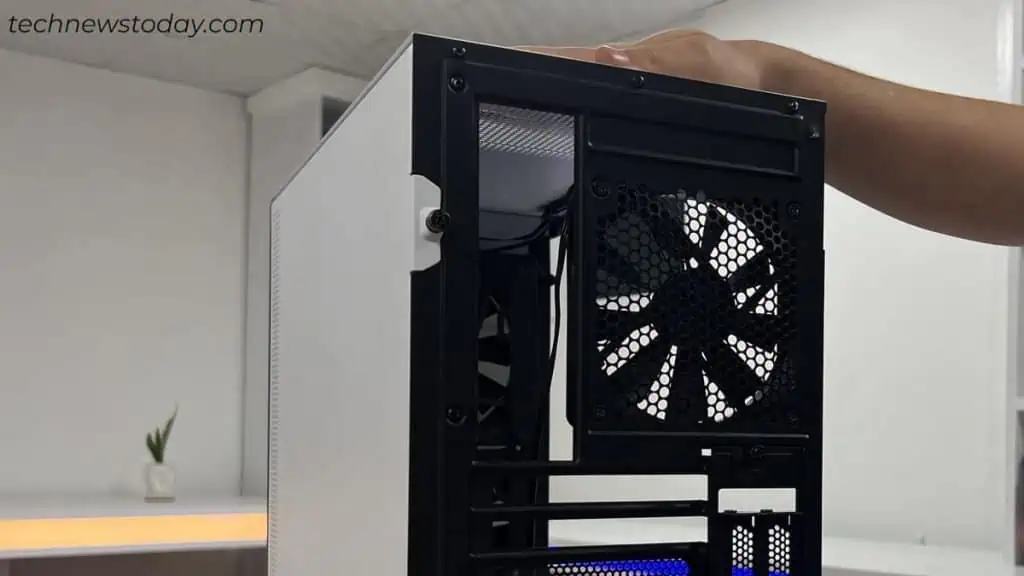

1. Coloque la caja de su PC en posición vertical.

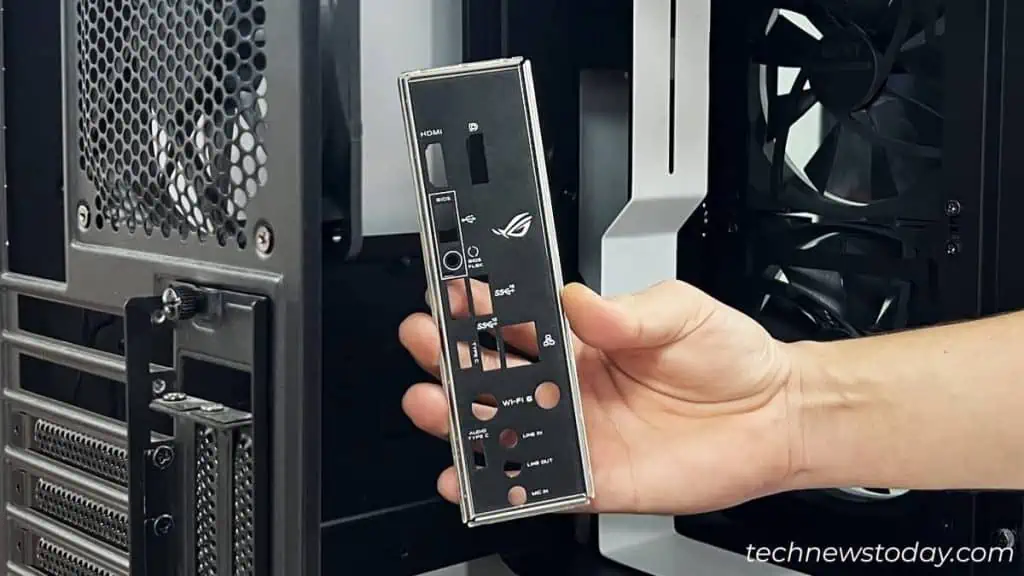

2. Coge el escudo IO e insértalo en su compartimento respectivo. Recuerda que debesinsértelo desde el lado interiorde la caja de la PC.

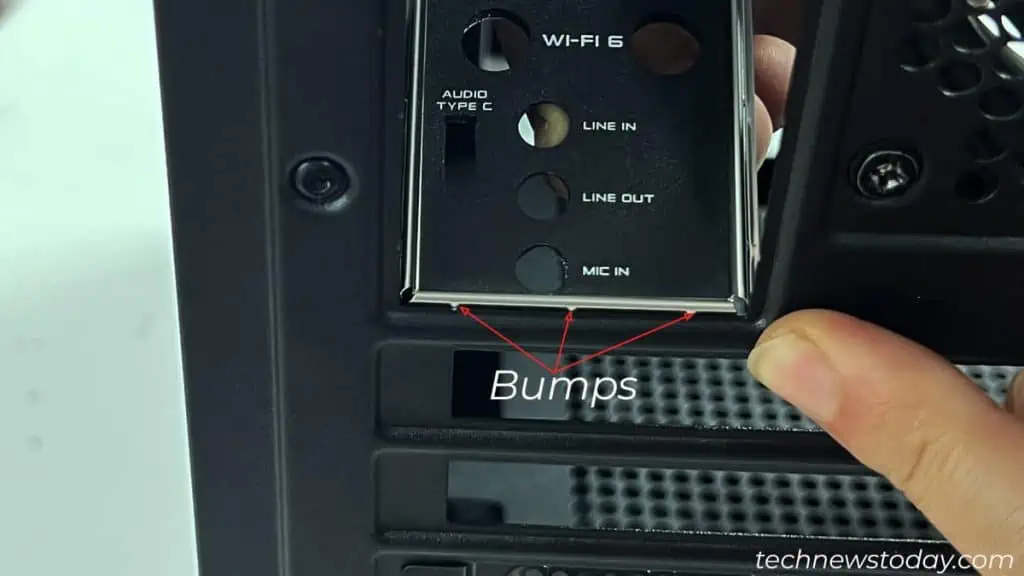

3. Primero, asegúrese de quegolpes en la parte inferiordel escudo son claramente visibles desde el exterior.

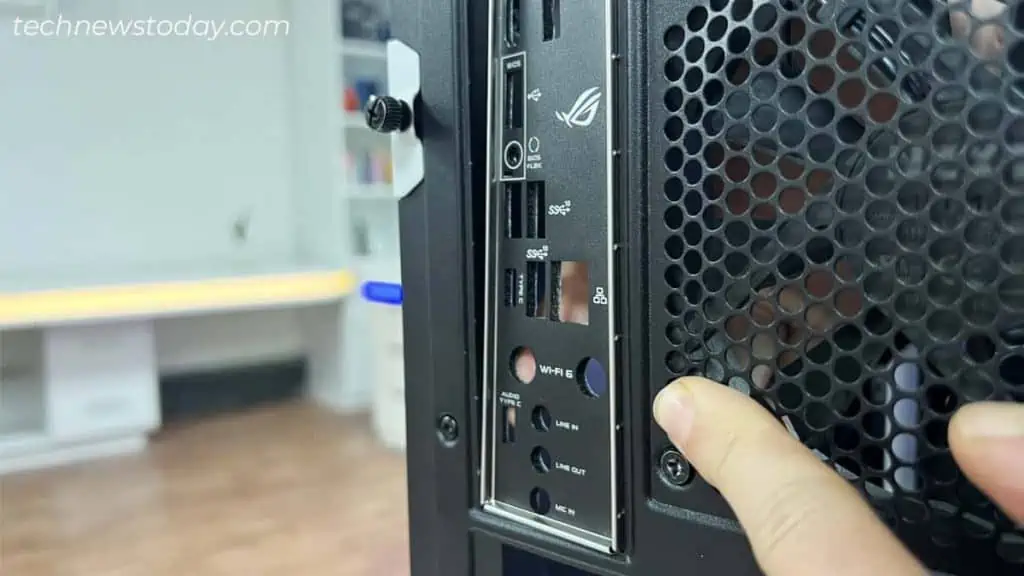

4. De manera similar, ajuste el escudo de modo que pueda ver elgolpes en el lado derecho.

5. Ahora que las protuberancias en la parte inferior y derecha son visibles, presione el lado izquierdo del escudo desde adentro. Evite presionar el escudo en el centro. Puedes terminar doblándolo.

6. Siga aplicando presión de abajo hacia arriba hasta quesalen protuberancias del lado izquierdo. Escucharás un sonido de clic perfecto una vez que salgan de la carcasa.

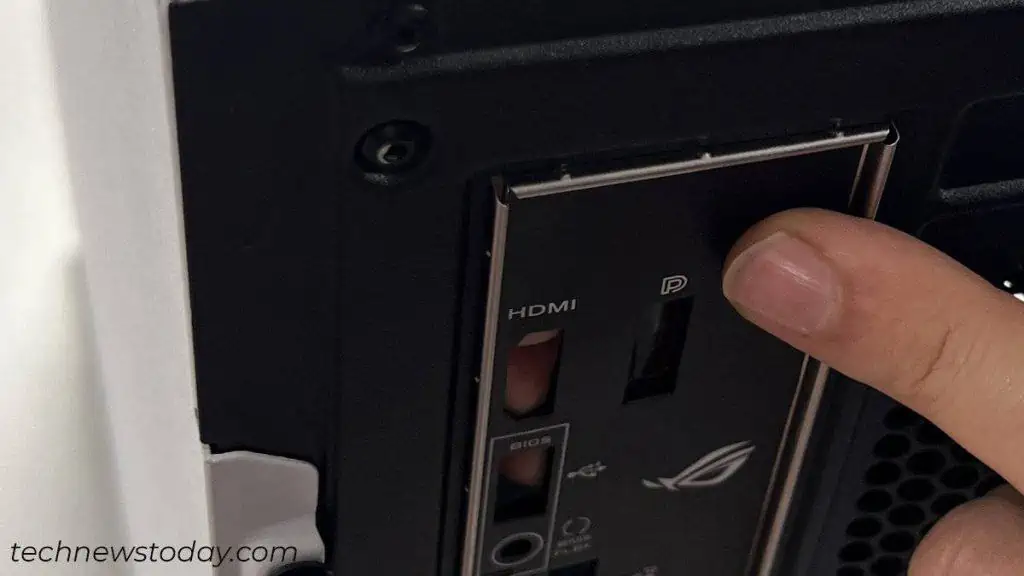

7. Muy bien, hemos terminado con los tres lados. Después,empujar la parte superiordel protector IO desde el lado interior de la carcasa del PC. También puedes apretar el protector con los dedos y empujarlo hacia afuera.

8. Una vez que los bultos de todos los lados sean claramente visibles, estará listo.


Finalizar la instalación

Si estás aquí, creo que has instalado el escudo IO correctamente en su lugar. Entonces finalicemos la instalación.

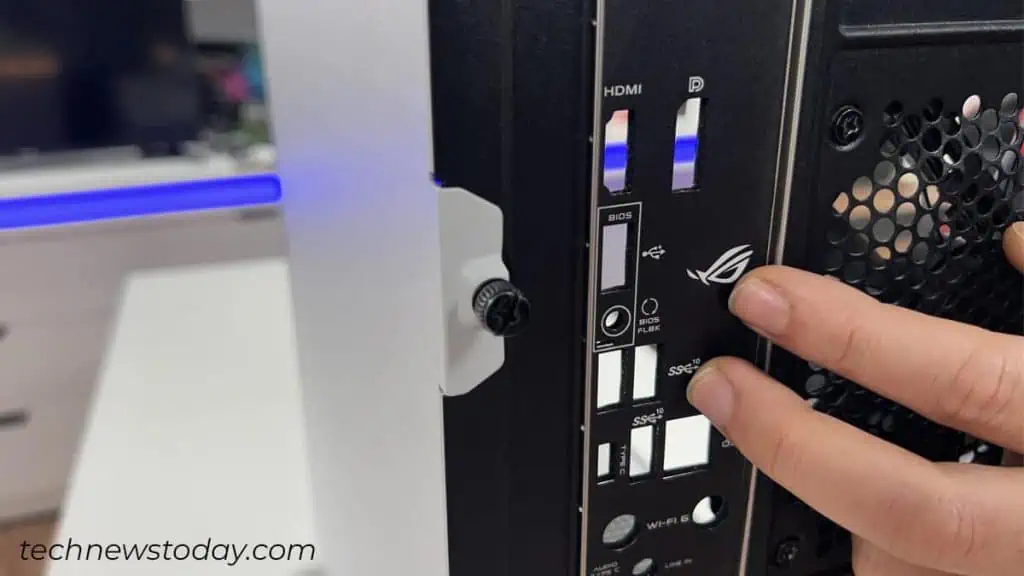

• Empiece por hacer ununos cuantos toques en el exteriordel escudo. Asegúrese de que esté completamente adherido y no se caiga. Un escudo IO bien colocado ayudará a prevenir.

• si lo hubieras eliminado antes.
• Alinee los puertos de la placa base con el escudo IO y. Utilice elque viene con la carcasa de tu PC para hacer lo necesario.
• Ahora puede pasar a otros componentes de hardware y.
