Oppo A53 adalah salah satu smartphone kategori anggaran yang baru diluncurkan yang menawarkan warna yang trendi & tampak bagus, pengaturan kamera belakang yang didesain ulang, layar tertanam kamera selfie punch-hole, layar rasio aspek 20: 9, dan banyak lagi. Dalam panduan ini, kami akan menunjukkan kepada Anda gambar nyata dari pinout ISP UFS dan titik tes untuk Oppo A53 CPH2127.

Dengan menggunakan pinout ISP, Anda dapat dengan mudah mengembalikan ROM stok, bypass FRP Lock, atau mengatur ulang data pengguna di perangkat Anda melalui kotak UFI. Dalam panduan ini, kami juga akan memandu Anda tentang cara reboot ke mode 9008 EDL.

Apa itu pinout ISP?

ISP atauPemrograman in-sistemjuga dikenal sebagaiPemrograman serial in-sirkuit(ICSP) untuk perangkat keras yang memiliki referensi silang pin atau kontak. Dengan korslet pin bersama -sama, Anda dapat memberi daya atau memberi sinyal papan logika (motherboard) dari perangkat elektronik seperti ponsel, komputer. Anda akan menemukan koneksi pinout IS pada papan logika perangkat Anda. Oleh karena itu, Anda perlu melepas panel belakang handset dan mengikuti gambar di bawah ini untuk menemukan pinout.

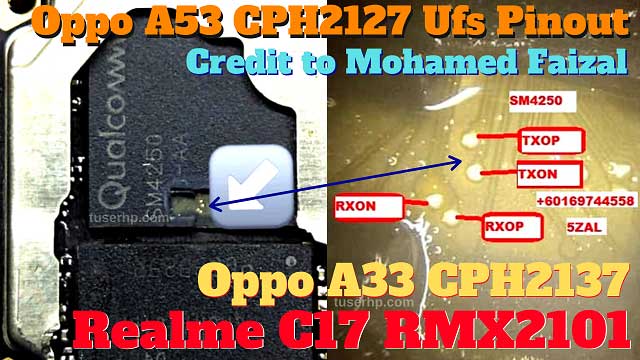

Oppo A53 ISP Pinout Image:

Oppo A53 Ikhtisar Spesifikasi:

Perangkat ini mengemas panel LCD IPS 6,5 inci lebih besar dengan resolusi 720 × 1600 piksel, laju refresh 90Hz, perlindungan Corning Gorilla Glass 3, dan banyak lagi.

Ini dilengkapi dengan octa-core Qualcomm Snapdragon 460 SoC, Adreno 610 GPU, Android 10 (Coloros 7.2), 4GB/6GB RAM, 64GB/128GB dari kapasitas penyimpanan onboard, slot kartu microSDXC khusus, baterai 5000mAh yang sangat besar, 18W cepat, slot microSDXC yang besar, baterai 5000mAh yang sangat besar, 18W dengan cepat 18W 18W. Dukungan pengisian daya, sensor sidik jari yang dipasang di belakang, sensor cahaya sekitar, accelerometer, giroskop, kedekatan, sensor kompas, dll.

Saat berbicara tentang kamera, Oppo A53 menampilkan pengaturan kamera triple belakang yang mencakup 13MP (lebar, f/2.2) + a 2MP (makro, f/2.4) + lensa 2MP (kedalaman, f/2.4). Ini juga mengemas PDAF, HDR, potret, panorama, mode AI, flash LED, dll. Di sisi depan, handset ini memiliki kamera selfie 16MP yang memiliki HDR, mode bokeh, mode kecantikan AI, dll.

Perangkat ini menawarkan jack audio 3.5mm, Wi-Fi 802.11 A/B/G/N/AC (dual-band), Bluetooth 5.0, GPS, A-GPS, Glonass, Galileo, BDS, Radio FM, USB Type-C port, dll.

Cara Memasuki Mode EDL Di Oppo A53 (CPH2127)

Ikuti instruksi ini dengan cermat untuk mem -boot perangkat Anda ke mode EDL (aliasEmergensiDmemilikiLmode oad)

Metode 1: Menggunakan ADB

  • Unduh Alat ADB dan FastBootdan ekstrak di PC Anda (C:/ drive)
  • Hubungkan perangkat Anda ke PC Anda
  • Buka perintah ADB dan masukkan perintah
    .\adb reboot edl

Metode 2: Menggunakan FastBoot

  • Unduh Alat ADB dan FastBootdan ekstrak di PC Anda (C:/ drive)
  • Boot perangkat Anda ke bootloader
  • Buka Jendela Perintah di PC Anda di folder yang sama diekstraksi (ADB dan Fastboot Tool)
  • Sekarang masukkan perintah
    .\fastboot oem edl

Metode 3: Dengan titik tes perangkat keras / Pulihkan perangkat Anda

  • UnduhDriver qdloader
  • Temukan titik pinout/uji EDL di perangkat Anda (lihat gambar di atas untuk menemukan titik uji)
  • Untuk memasuki Mode EDL, Anda perlu menggunakan Tweezer Logam atau kawat logam konduktif untuk memendek titik.
  • Setelah selesai, hubungkan perangkat Anda ke PC menggunakan kabel USB
  • Dengan cara ini, perangkat Anda akanMasukkan mode EDL. Sekarang Anda dapat membukaKunciatauAlat QPSTUntuk mem -flash firmware dan kembalikan perangkat Anda.

Saya harap panduan ini bermanfaat untuk menemukan Oppo A53 CPH2127 ISP Testpoints.
