Voici 12 types différents de connexions de moniteur

Avant d'acquérir un moniteur, vous devez prendre en compte de nombreux éléments : sa taille, sa résolution,et, plus important encore, les types de connexion qu’il prend en charge.

Que vous soyez compétent en technologie ou non, vous avez probablement jeté un coup d’œil sur le panneau arrière d’un moniteur et remarqué un certain nombre de ports. Fondamentalement, chacun d’eux a une fonction différente : l’un alimente le moniteur, tandis que d’autres sont responsables des connexions audio et vidéo.

Bien que la plupart des moniteurs modernes soient équipés d'interfaces HDMI, Displayport, USB Type-C et autres, cela peut varier selon les modèles. Dans le même ordre d'idées, cet article vous guide à travers les douze types de connexion de moniteur différents.

En effet, choisir le bon type de connexion de moniteur est vital. Qu'il s'agisse de configurer un ordinateur de bureau ou d'utiliser un, une interface adaptée assuretransmission vidéo/audio correcteet améliore la qualité d'affichage.

De nos jours, la plupart des moniteurs disposent de connexions HDMI et DisplayPort, tandis que certains modèles disposent également d'options héritées, comme VGA et DVI. Fait intéressant, même si votre écran ne dispose pas de telles interfaces, vous pouvez utiliser des convertisseurs tels que HDMI vers VGA, DisplayPort vers DVI, etc.

Mais pourquoi devriez-vous adopter la bonne connexion du moniteur ? Eh bien, la réponse courte est que chacune des interfaces diffère en termes de bande passante maximale, de sécurité, de taux de rafraîchissement maximal, de compatibilité ascendante ou descendante, de coût, etc.

Alors, sans plus attendre, passons directement aux différents types de connexion de moniteur disponibles à la date d’aujourd’hui.

Connexion électrique

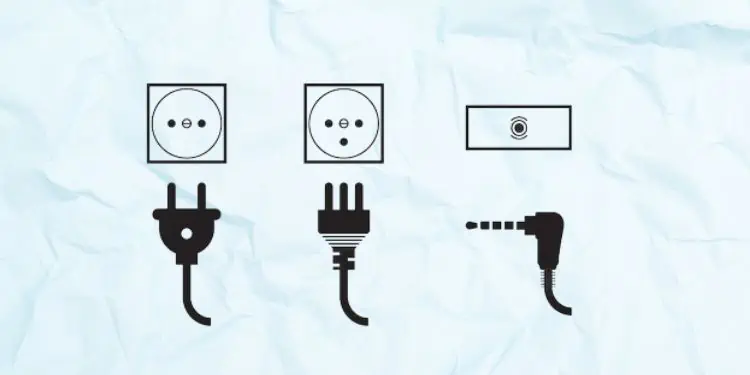

Avant tout, chaque moniteur nécessite de l'alimentation, et cela se fait à l'aide d'un câble d'alimentation dédié qui l'accompagne. Alors que certains modèles disposent de ports d’alimentation pour une connexion manuelle, d’autres sont dotés d’un câble.

Il ne fait aucun doute qu’un moniteur ne fonctionnera pas si le câble ou le cordon d’alimentation est cassé. Par conséquent, vous souhaiterez peut-être vérifier la connexion électrique si votre.

Ensuite, les cordons d'alimentation des différents moniteurs varient en termes de taille et de type de courant.Bien que la plupart des écrans modernes utilisent une alimentation CC, certains peuvent même fonctionner sur une tension alternative.

HDMI

L'interface multimédia haute définition (HDMI) est sans aucun doute l'une des interfaces les plus populaires pour transmettre des signaux audio et vidéo de haute qualité entre appareils compatibles.

Eh bien, les connecteurs HDMI mâles ont19 épingles, et ces broches ont différents canaux pour les données, la tension, les signaux d'horloge et le CEC (Consumer Electronics Channel). Fondamentalement, il fonctionne en utilisant la technologie TDMS (Transition-Minimized Differential Signaling), qui empêche la dégradation des données.

Depuis l'introduction du HDMI en 2002, plusieurs révisions ont été apportées, la dernière étant la 2.1 (en 2017). Cependant, vous n'avez pas à vous soucier d'un HDMI plus ancien, car les câbles et les ports sont tous deuxrétrocompatible.

Cela signifie que vous pouvez facilement utiliser 1.0 avec 2.0 ou 2.1 et vice versa. Néanmoins, la connexion HDMI n’exécutera pas les dernières fonctionnalités et ne sera limitée qu’au fonctionnement de la version 1.0.

De plus, la dernière version de HDMI prend en charge la résolution 4k à 144 Hz et dispose d'une bande passante maximale de 48 Gbit/s.

DisplayPort

DisplayPort est une autre interface numérique présente sur les moniteurs qui permet de transférer des signaux audio/vidéo à l'aide de signaux d'horloge et de couleurs.

Bien que DisplayPort et HDMI soient des normes numériques (les pixels sur un écran sont représentés par des 0 et des 1), il existe encore de nombreuses différences entre eux. Veuillez consulter notre autre article pour en savoir plus sur.

Il semblerait que le dernier DisplayPort disponible aujourd'hui soit la version 2.0, ce quiprend en charge la résolution 10Kmême si votre moniteur prend en charge un taux de rafraîchissement de 60 Hz. De plus, comme HDMI, cette interface est également rétrocompatible et rétrocompatible.

Depuis l'introduction de DisplayPort en 2006, certains moniteurs plus anciens peuvent ne pas disposer de port dédié. Cependant, les modèles modernes peuvent disposer des deux types de connecteurs DisplayPort suivants.

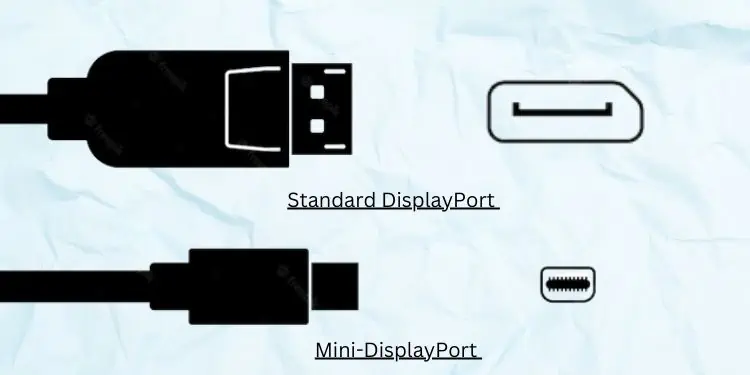

DisplayPort standard

Les connecteurs Displayport standard ou Full-Size DisplayPort ont une dimension de 16,10 mm × 4,76 mm × 8,88 mm. En effet, ils ressemblent beaucoup aux câbles HDMI standards.

Eh bien, la différence est que vous pouvez trouverloquets sur les DisplayPortspour une connexion sécurisée, absente en HDMI. De plus, ces interfaces ont une configuration à 20 broches et sont principalement disponibles sur les moniteurs modernes.

Mini-DisplayPort

Contrairement aux connecteurs DisplayPort standards, le Mini-DisplayPort a une dimension de 7,50 mm × 4,60 mm × 4,99 mm. Bien que plus petits que les premiers, ils ont également la même configuration à 20 broches.

Initialement, ces interfaces ont été introduites par Apple pour leurs propres produits. Cependant, vous pouvez aujourd’hui trouver de tels ports sur la plupart des moniteurs.

VGA

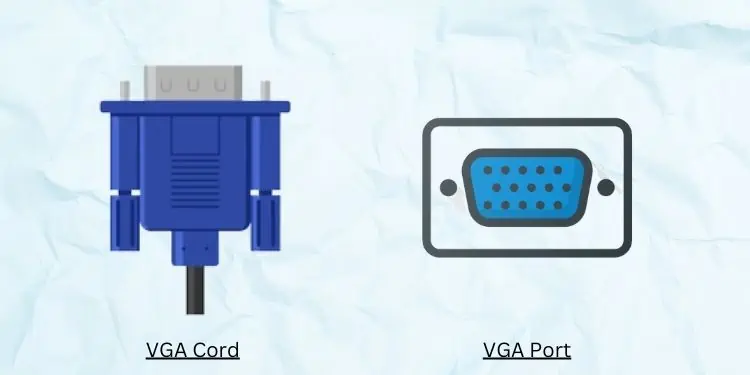

Contrairement à HDMI et DisplayPort, Video Graphics Array (VGA) est une interface analogique quitransmet uniquement des signaux vidéo. Cela signifie que tout signal audio envoyé d'un processeur à un moniteur est rejeté.

Bien que le VGA soit une technologie plus ancienne, la plupart des appareils, y compris les téléviseurs et les moniteurs, peuvent disposer de ces ports. Ainsi, si vous possédez un écran plus ancien, vous rencontrerez très probablement le connecteur analogique. Cependant, si vous ne disposez pas de câble dédié, vous pouvez vous procurer unou un adaptateur VGA vers DisplayPort.

Passons à autre chose, la connexion VGA est un peu complexe par rapport aux autres connexions de moniteur, car elles comportent deux vis pour plus de stabilité. Veuillez suivre les instructions ci-dessous pour savoir comment connecter correctement un câble VGA à votre moniteur :

1. Tout d'abord, alignez les 15 broches (disposées en trois rangées) des connecteurs VGA mâle et femelle.
2. Ensuite, serrez la première vis de manière à ce que la connexion ne se casse pas.
3. Répétez la deuxième étape avec l'autre vis.
4. Assurez-vous maintenant que le connecteur VGA mâle ne peut pas être facilement détaché du connecteur femelle du moniteur.
5. Répétez le même processus pour le processeur ou d'autres périphériques.
6. Enfin, vérifiez si le moniteur affiche le contenu souhaité.

Il est intéressant de noter que certains moniteurs sont également dotés d'unport mini-VGAqui peut être utilisé pour connecter des ordinateurs portables, des iBooks et d’autres appareils compatibles. Bien que le mécanisme de travail soit le même, cette interface a15 broches disposées en deux rangées, contrairement à trois comme les VGA standards.

Enfin, VGA prend en charge une bande passante maximale de 3,96 Gbit/s. De plus, l'interface peut fournir jusqu'à 2048×1536à un taux de rafraîchissement de 85 Hz.

Deux

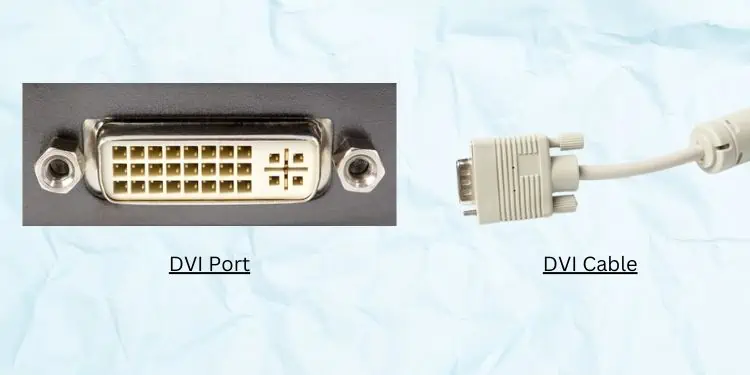

L'interface visuelle numérique (DVI) est une interface numérique qui transmet des signaux vidéo d'un contrôleur d'affichage (CPU) à un périphérique d'affichage (moniteur). De plus, il prend également en charge les modes analogiques et est même compatible avec VGA.

Malheureusement, les DVI ont été rapidement remplacés par l'interface HDMI. Cela est principalement dû au fait que le premier ne prend en charge que les signaux vidéo, tandis que le second prend en charge à la fois l'audio et la vidéo.

Notez que DVI-I peut fonctionner à la fois avec DVI-A et DVI-D. Cependant, DVI-A et DVI-D sont incompatibles entre eux.

De plus, l'interface DVI peut prendre en charge une résolution maximale de 1920 x 1200 (simple liaison) et 2560 x 1600 (double liaison). De même, le DVI à liaison unique peut fournir une bande passante maximale de 4,59 Gbit/s, et le lien double peut avoir 9,9 Gbit/s.

Il est intéressant de noter que certains moniteurs peuvent également fournirMini-DVI (configuration 32 broches)etMicro-DVI (configuration 34 broches)relations. Apparemment, ces deux connecteurs ont été introduits par Apple Incorporation comme alternative au Mini-VGA.

USB

Le bus série universel (USB) sur les moniteurs est utilisé pour lire des médias externes ou pour connecter plusieurs écrans en série. De même, ils peuvent également être utilisés comme hubs USB ou pour alimenter des appareils compatibles USB. Eh bien, voici un guide complet sur.

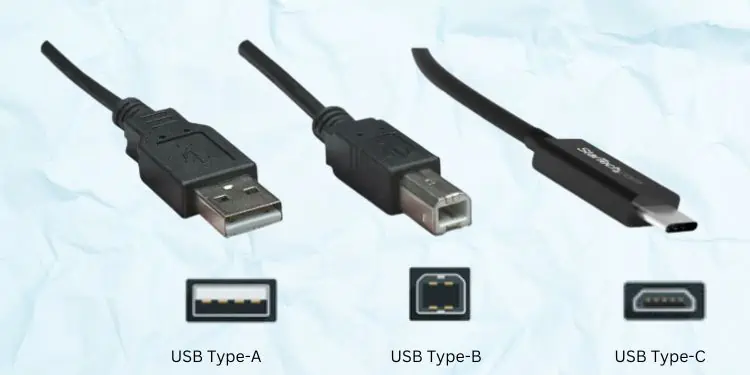

En effet, les ports USB sont aujourd’hui disponibles dans presque tous les moniteurs modernes. Fait intéressant, vous pouvez trouver trois types de clés USB, dont nous parlerons plus en détail dans cette section.

USB Type-A

L'USB Type-A est le port USB le plus courant que l'on puisse trouver sur les moniteurs et les téléviseurs modernes. Généralement, nous les utilisons pourconnecter des lecteurs flash pour transférer des fichiersou utilisez-lescomme hub USB.

USB Type-B

Certains moniteurs autonomes disposent d'un port USB Type-B, principalement utilisé commeport en amont. Étant donné que ces ports transportent à la fois l’alimentation et les données, vous pouvez les utiliser pour afficher le contenu d’un ordinateur de bureau ou d’un ordinateur portable sur des moniteurs.

De plus, ils peuvent être facilement identifiés car vous les trouverez probablement étiquetés USB UP (qui identifie Upstream). Eh bien, vous pouvez trouver un connecteur USB Type-B à une extrémité qui doit être branché sur votre moniteur, tandis que l'autre extrémité est de type A qui doit être branché sur votre PC.

USB Type-C

Les connecteurs USB Type-C peuvent transporter des données, de l’alimentation, de l’audio et de la vidéo. Il s’agit donc d’une excellente alternative aux autres interfaces d’affichage, notamment HDMI et DisplayPort.

Il semblerait que les derniers câbles USB-C puissent fournir une bande passante maximale de 10 à 20 Gbit/s. De même, ils peuvent gérer la résolution vidéo Ultra-HD 4K à un taux de rafraîchissement de 60 Hz. Fait intéressant, vous pouvez étendre le taux à 144 Hz et plus en utilisant l’extension HDMI Alt Mode.

DepuisL'USB-C est réversible, vous pouvez l'utiliser pour alimenter des appareils compatibles de type C ou transférer des fichiers directement sur vos smartphones ou ordinateurs portables. De même, vous pouvez utiliser les connecteurs pouren se connectant directement en série.

Coup de tonnerre

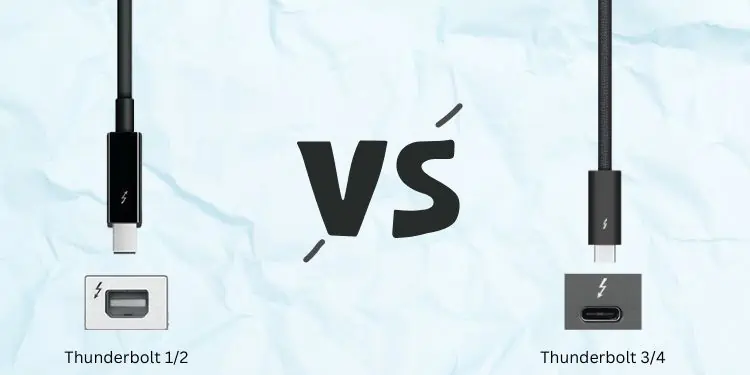

Thunderbolt est une interfacecombinant les fonctionnalités PCIe et DisplayPortavec l'alimentation CC. Eh bien, les derniers Thunderbolts 3 et 4 semblent identiques à l'USB-C, et la seule façon de les distinguer est de vérifier l'étiquette du port, qui indique un symbole de tonnerre.

De même, les deux premières générations du Thunderbolt (1 et 2) sont identiques au Mini DisplayPort. Cependant, ils sont comparativement plus rapides et peuvent prendre en charge une bande passante maximale de 20 Gbit/s.

Passons à autre chose, prise en charge des Thunderbolts 3 et 4doubler la bande passantepar rapport à la deuxième version (soit 40 Gbit/s). Récemment, en octobre 2022, Intel a confirmé la sortie de Thunderbolt 5, qui aura probablement une bande passante d'environ 80 Gbit/s.

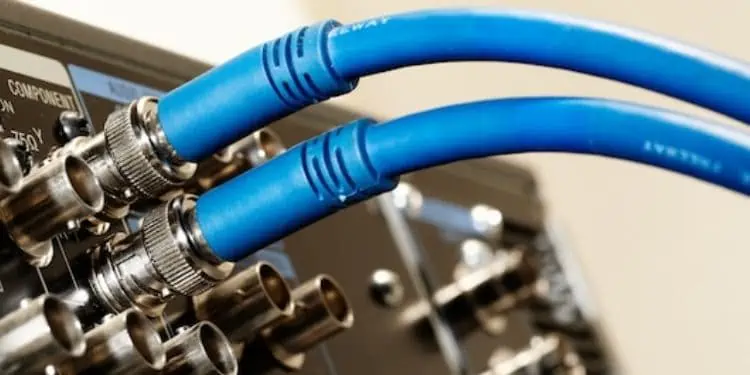

IDS

Eh bien, l’inconvénient majeur de plusieurs interfaces d’affichage est qu’elles perdent la puissance du signal vidéo après une certaine distance. Par exemple, les HDMI commencent à être confrontés à une dégradation du signal à environ 15 mètres, et les DisplayPorts auront probablement le même problème après 1,8 mètres.

Cependant, l'interface numérique série (SDI) peut transmettre des signaux audio et vidéo numériquesjusqu'à 300 mètressans faire face à la dégradation. C'est pourquoi ils sont principalement utilisés dans les applications de diffusion professionnelle.

De nos jours, la plupart des moniteurs sont équipés de plusieurs ports de sortie SDI et d'un ou deux ports d'entrée seulement. Cependant, ils utilisent des connecteurs BNC et sont beaucoup plus chers que les autres câbles d'affichage.

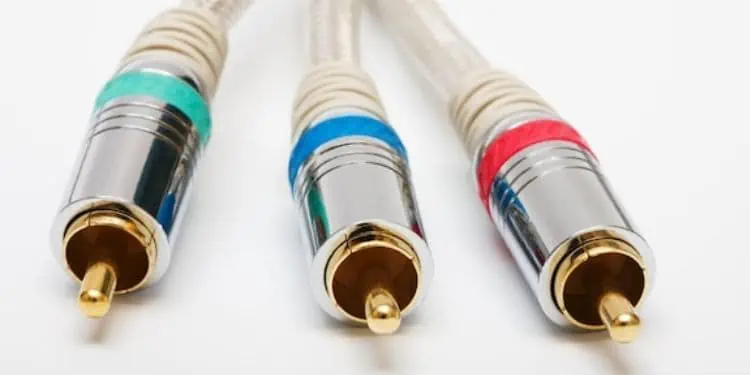

Vidéo composante

La vidéo composante est une interface d'affichage analogique qui utilise trois connecteurs (rouge, vert et bleu). Ici, le câble vert, identifié par « Y », porte uncomposant incolore appelé lumapour fournir des informations sur la luminosité. De même, les deux autres câbles – bleu (Pb) et rouge (Pr) transportent des composants de couleur pour transmettre les couleurs de l'image en bleu et rouge.

Généralement, les ports vidéo composantes se trouvent sur les moniteurs plus anciens et peuvent être utilisés pour connecter des lecteurs DVD, des projecteurs, des boîtiers de configuration de câble, etc. Fait intéressant, ils peuvent également être trouvés sur certains téléviseurs HD utilisés aujourd'hui et peuvent prendre en charge une résolution maximale de 1080p.

Vidéo composite

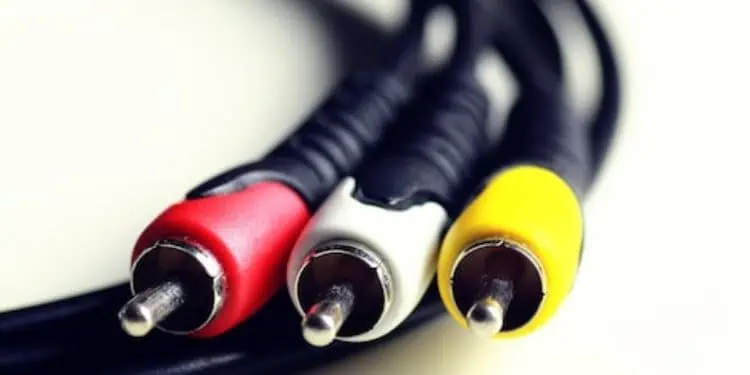

Comparée à la vidéo composante, l’interface vidéo composite est une interface beaucoup plus ancienne conçue au milieu des années 1950. Eh bien, ils transportent également des signaux vidéo analogiques mais ne prennent pas en charge les vidéos HD.

Souvent appelés RCA, ils utilisent trois couleurs (rouge, jaune et blanc). Ici, lela couleur jaune est utilisée pour la vidéo composite, tandis que les deux autres sont utilisées pour l'audio.

Généralement, les ports vidéo composites peuvent être trouvés sur des moniteurs plus anciens qui prennent en charge la connexion avec des consoles de jeux, des magnétoscopes, etc. obsolètes. Comme cette technologie était sujette aux interférences de radiofréquence et que la qualité vidéo se dégradait souvent, elle a été rapidement remplacée par l'interface vidéo composante.

Connexion audio

Certains modèles de moniteurs permettent une connexion audio directe à l'aide des ports de sortie audio dédiés. En les utilisant, vous pouvez mêmeconfigurer des haut-parleurs et des écouteurs externesen les connectant directement au moniteur.

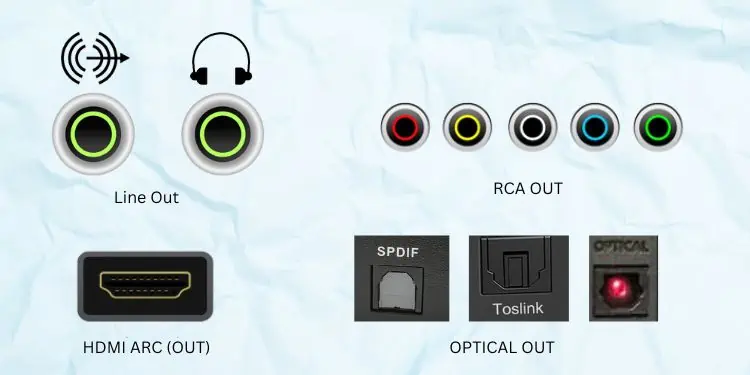

Certains ports de sortie audio courants trouvés sur la plupart des moniteurs incluent les ports RCA OUT, Optical OUT (généralement étiquetés S/PDIF, TOS-LINK, DIGITAL AUDIO OUT), HDMI Arc, Line Out, etc.

Connexion Ethernet ou LAN

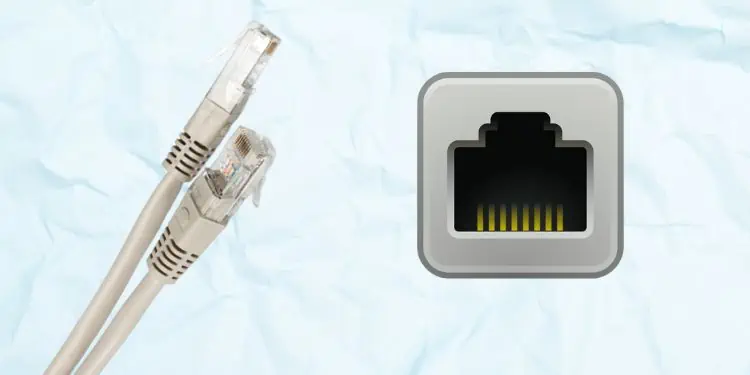

Étonnamment, certains moniteurs sont également équipés d’un port Ethernet ou LAN. Eh bien, vous pouvez utiliser cecicomme station d'accueilpour les ordinateurs portables qui n'ont pas de.

Voici une illustration simple de son fonctionnement : vous pouvez utiliser des câbles HDMI ou USB (qui transportent un signal Ethernet) pour connecter votre moniteur et votre ordinateur portable. Ensuite, vous pouvez utiliser un câble LAN pour connecter le port dédié à un routeur. De cette façon, vous pourrez accéder à Ethernet sur votre ordinateur portable.

Conclusion

Étant donné que les types de connexion des moniteurs diffèrent en fonction de divers facteurs, vous pouvez opter pour celui qui vous convient le mieux. À ce sujet, le tableau suivant présente tout ce que vous devez savoir sur les différents ports disponibles sur la plupart des moniteurs.
